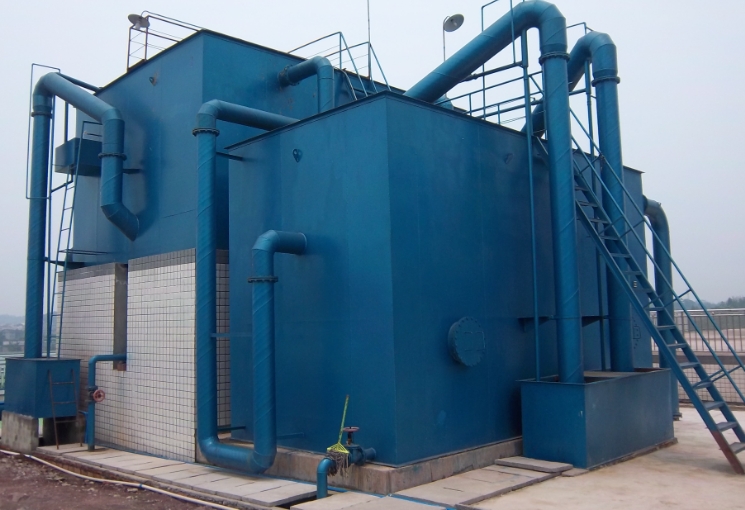

ATX-V系列一体化净水设备
时间:2017-08-08 15:29 来源:未知 作者:hatayl 点击:349次
一、设备概述
根据原水水质及出水标准提出水处理工艺:原水从高位流入到界区内(或通过提升泵),通过管道进入一体化净水设备,一体化净水器集
絮凝,沉淀,
排污,
反冲洗,集水过滤等工艺中的精华之大成,无需人员操作而能达到单体全自动运行的系列净水装置,是实现水厂自动化管理的重要单元,再配以本公司生产的JY型
自动加药装置及消毒设备,即可成为一个具有全套功能的净水站(厂)。
本系列净水装置,不仅使用范围广,处理效果好,出水水质优良,而且耗水量少,动力消耗省,占地面积小,节电,节水,节人工,可省去辅助机泵及设施的新型节能新产品。

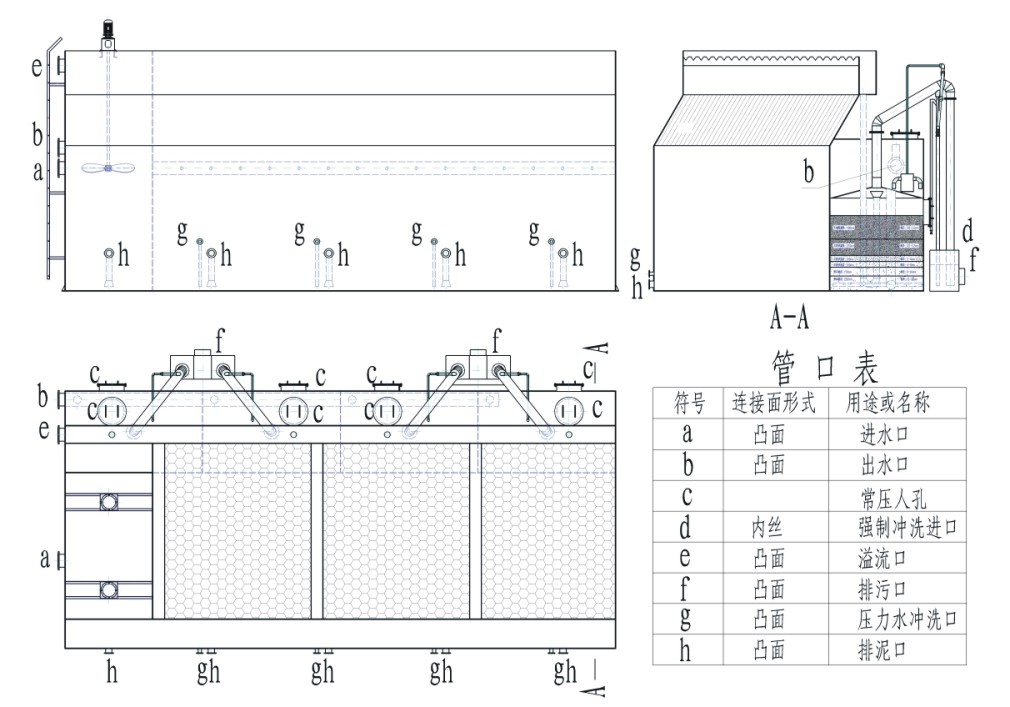

二、工作原理
一体化净水装置和城市供水厂的净化流程一样。它有:混凝池、
沉淀池、
过滤池、水质稳定装置、
反冲洗装置、水泵及电气控制柜。
进水压力:≥0。08MPa 设计表面负荷率:7。5~10。0m
3/m
2。h
停留时间:40min 过滤速度:8~12m/h
反冲强度:≥14L/m
2。s 反冲时间:4~6min
原水浊度:≤1000ppm 出水浊度:≤3ppm
三、规格参数
项目 型号 |
ATX-V50 |
ATX-V75 |
ATX-V100 |
ATX-V125 |
ATX-V150 |
ATX-V175 |
ATX-V200 |
ATX-V225 |
ATX-V250 |
ATX-V300 |
ATX-V350 |
处理数量 m3/h |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
300 |
350 |
运行重量 T |
80 |
115 |
140 |
180 |
200 |
220 |
250 |
280 |
310 |
360 |
420 |
石英石用量 T |
10。5 |
14。5 |
20 |
24。5 |
30 |
34 |
38 |
44 |
50 |
59 |
68 |
外 形 尺 寸 |
L |
4000 |
4600 |
4800 |
5600 |
7200 |
7500 |
8100 |
9300 |
10600 |
11200 |
12600 |
B |
1500 |
1900 |
2400 |
2500 |
2400 |
2600 |
2700 |
2700 |
2700 |
3000 |
3100 |
H |
6160 |
6500 |
6500 |
6400 |
6000 |
6000 |
6000 |
6200 |
6200 |
6500 |
6400 |
四、适用范围
1、适用于水浊度小于1000mg/L的各类江,河,湖,水库等为水源的农村,城镇,工矿企业的水厂,作为主要的净水处理装置。
2、对于低温,低浊,有季节性藻类的湖泊水源,有其特殊的适应能力。
3、对
高纯水,饮料工业用水,锅炉用水等作前置水处理的预处理设备。
4、用于各类工业
循环水系统,可有效而大幅度的提高
循环用水水质。
