一、设备概述
三法净水”一体化设备为钢结构一体化形式，分为电絮凝反应池、斜板沉淀池 和双介质过滤池三个部分，起到降低浊度、硬度的净化作用；适用于高硬度水质。

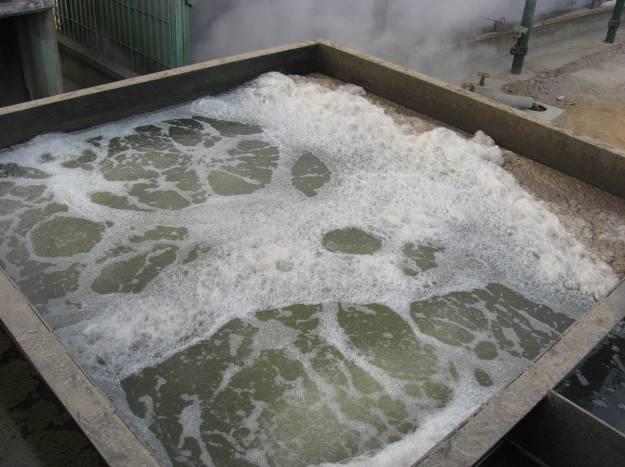

1、电絮凝反应池

电絮凝反应是本工艺的技术关键，与普通混合絮凝反应不同的是：本系统综合 了加电、曝气、调节 pH 值、电场等多个净 化过程，是“三法净水”技术核心部分。电絮凝反应池采用旋流絮凝技术，作为电凝聚絮凝反应池。絮凝池第一格设电极板加电，在电场作用下，产生高活性吸附基团，吸附水中的胶体颗粒、悬浮物、 非溶解性有机物（COD）、重金属离子、SiO2 等杂质，形成较大的絮凝体结构从水中析出。

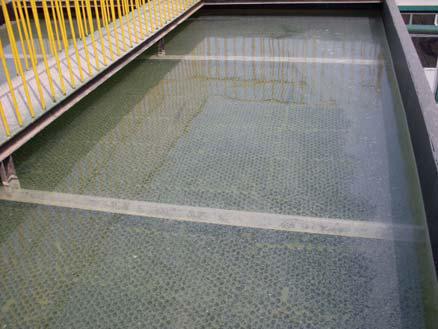

2、斜板沉淀池


沉淀部分采用斜管斜板沉淀池，设有分 格排泥斗、排泥管及排泥阀门，其处理能力 是平流式沉淀池的 3-5 倍，是加速澄清池和 脉冲澄清池的 2-3 倍。其产生的污泥沉降性 好，有利于后段悬浮物的去除。

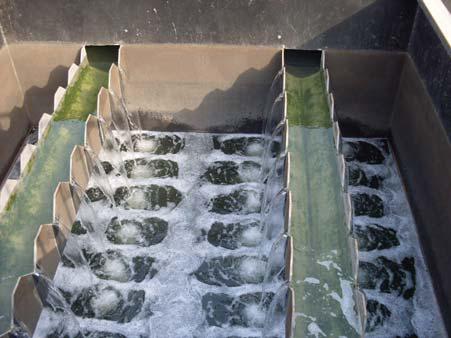

3、多介质过滤池



过滤部分采用多层滤料快滤池，水、 气联合反冲洗，全自动操作，可有效去除 水中悬浮物，滤出水浊度稳定，滤池采用 较低的滤速增强过滤效果。
















二、性能指标


设计流量	30~200m3/h	出水浊度	10mg/L
回收率	≥95%	硬度去除率	≥60%
材质	碳钢防腐	控制方式	手动、自动


三、设备特点

1、 进水指标宽泛，抗冲击能力强，出水水质稳定，无需投加药剂，不产生对水体的二次污染。
2、水回收率高，可达98%以上。
3、采用一体化的结构形式，针对不同水质采用不同的工艺单元灵活组合，模块化、标准化设计，减少了传统处理方法的多级增压泵和中间水箱的投资。
4、运行成本低，处理污水一般吨水运行成本在0。2 元/吨水，运行成本低于传统的处理工艺流程。
5、采用高效的电絮凝处理技术，从而提高了混凝效果，减少了沉淀池的处理负荷，使得整体工艺设备设备集成度高，占地面积小，运行可靠，操作简单。
