一、设备概述
全自动浅层过滤系统是由多个标准高速砂缸单元组成，其内部设有的布水器和集水器，拥有双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。其结构可使出水浊度在0.5NTU以下，杂质过滤精度可达5微米。 球型过滤器外壳材质由不锈钢、碳钢防腐或玻璃纤维缠绕而成，具有较高的压重比和面庞表面耐腐蚀性，一体成球形外壳可随耐0.6MPa的压力。 罐缸底部呈星状颁布分布的集水蘑菇头确保过滤水流平衡。反洗时蘑菇头产生环形水流，洗砂充分。

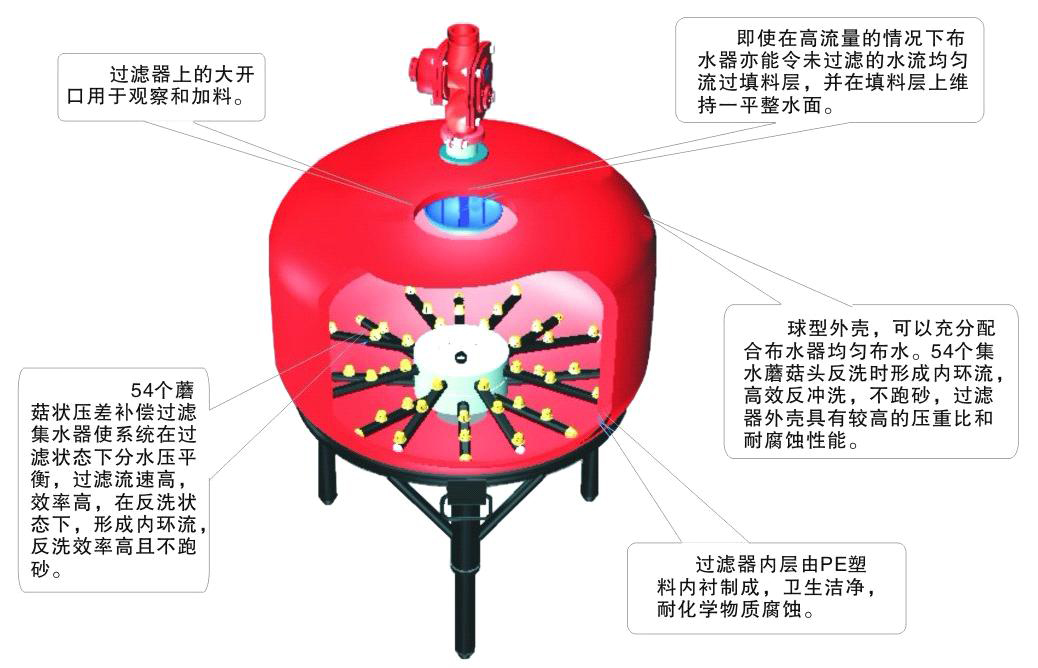

二、设备结构

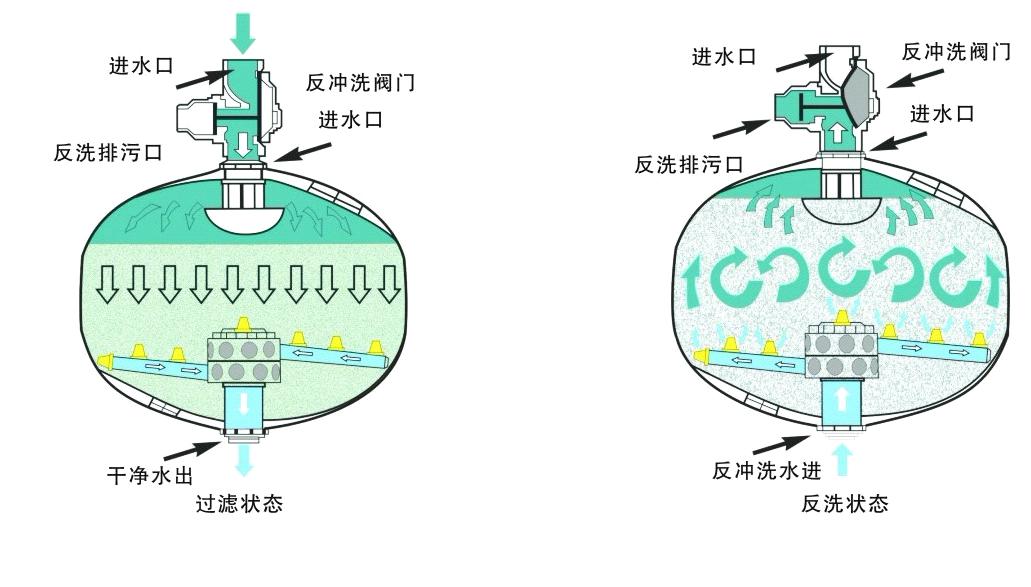

三、工作原理

过滤状态：未经过滤的水通过三层布水器，配合球形外壳，以接近平流的状态到达过滤器内的填料层， 当水洗过填料层时，杂质被截留在填料层内。
反洗状态：随着杂质在填料层中的不断聚积，压头损失将不断增大。当压头损失到达一定的设定限度 时，系统将自动转换至反洗状态，以清洗聚积的杂质。当系统处于反冲洗状态时，同组的一个或多个过滤器会降将干净的、经过过滤器的水通过一个三通反洗阀同时倒灌入这个过滤器中，在这个倒灌过程中被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过一个三通的反洗口被排出。
四、技术参数和尺寸规格


型号	ATX-AGF-2	ATX-AGF-3	ATX-AGF-4	ATX-AGF-5	ATX-AGF-6
滤层面积（m2）	2。2	3。3	4。4	5。5	6。6
较大水压（kg/cm2）	6	6	6	6	6
反洗较小水压（kg/cm2）	2	2	2	2	2
较高水温（℃）	50	50	50	50	50
罐体重量（kg）	240	360	480	600	720
粗过滤流量（m3/h）	80-100	120-150	160-200	200-250	240-300
精过滤流量（m3/h）	30-50	45-75	60-100	75-125	90-150
设备重量（kg）	1700	2600	3500	4400	5300
